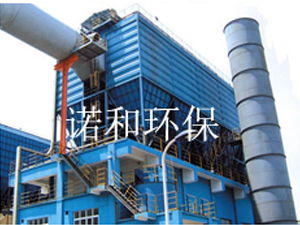

GMC型高溫脈沖布袋除塵器
GMC型高溫脈沖布袋除塵器詳細內容介紹
一、概述
GMC型脈沖袋式除塵器
是泊頭諾和環保設備有限公司引進、消化、吸收德國具有上世紀九十年代_技術，并結合中國特點，自行研制出來的一種新型收塵器。脈沖袋式除塵器類型收塵器是采用高壓（0.5~0.4MPa）大流量脈沖閥逐條除塵濾袋噴吹清灰的技術。能夠從大量細粉塵（顆粒
£
5μm，含量
³
70%以上）的氣體中，把99.9%以上的粉塵收集下來。其在水泥行業對立窯、烘干機、熟料冷卻機等的廢氣除塵中都能穩定的運行，且排放濃度低于100mg/Nm
3
。該類型收塵器具有國內_水平。目前在新的環保條件下，不僅廣泛用于水泥廠的粉塵治理，而且廣泛用于非金屬礦微粉深加工領域，在電力、化工、冶金、鋼鐵等行業也有較好的應用前景。
二、構造及工作原理
1、
脈沖袋式除塵器
結構 該設備主要有以下部分組成：
（1）箱體：包括袋室、預收塵室、凈氣室、多孔板、除塵布袋、濾袋骨架。箱體設計耐壓9000Pa。
（2）噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。
（3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備（如螺旋輸送機）與卸灰閥連接。 脈沖袋式除塵器本體為全剛結構設計，花板用冷沖壓型工藝，既增加強度又能_設備質量。本型號脈沖袋式塵器除處理常溫氣體外，其結構形式也適合處理高溫氣體，此時外殼如需保溫可采用LBY型輕質巖棉板雙層保溫，外殼采用δ=0.5mm鍍鋅板保護，并采用抽拉鉚釘新工藝安裝，并根據使用環境選用不同的濾料及過濾風速。
2、工作原理 含塵氣體進入收塵器已擴大的灰斗進行預收塵，通過導流板均布于各條除塵濾袋之間，粉塵阻留于濾袋外表面，為使設備阻力不_1200Pa，高壓氣體經電磁閥產生脈噴，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周?chē)諝猓ǚQ二次風）進入除塵布袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。使用微機自動控制裝置，根據粉塵隨意調整清灰周期和脈噴時間，使收塵器在指定范圍內運行。
2、選型參數及選型原則
（1）脈沖袋式除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的量大數值，按略小于技術性能表中的數值為原則，其相對應的脈沖袋除塵器型號，即為所需要的脈沖除塵器型號，采用的除塵濾袋根據入口濃度、氣體溫度、濕度含量確定。
（2）表中的耗氣量為工廠集中供氣的情況，如單獨使用空氣機時，實際的耗氣量要增大到表中數值的1.5倍。
（3）壓縮空氣耗氣量欄中，所提出的耗氣量為該型號設備的耗氣量。
3、設備外形及基礎見附圖，我廠還可根據用戶場地情況設計符合用戶要求的收塵器。
GMC型高溫脈沖袋式收塵器技術性能表
|
|
GMC60-2 |
GMC60-3 |
GMC60-4 |
GMC60-5 |
GMC70-5 |
|
處理風量m 3 /h |
10000～16000 |
15000～25000 |
20000～33000 |
26000～41000 |
32000～48000 |
|
總過濾面積m 2 |
184 |
267 |
368 |
459 |
536 |
|
過濾風速m/min |
0.91～1.45 |
0.91～1.45 |
0.91～1.51 |
0.91～1.49 |
0.94～1.49 |
|
濾袋數量（條） |
120 |
180 |
240 |
300 |
350 |
|
阻力Pa |
≤1200 |
||||
|
入口濃度g/m 3 n |
≤200 |
||||
|
出口濃度mg/m 3 n |
≤60 |
||||
|
噴吹壓力(MPa) |
0.5-0.7 |
||||
|
承受壓力Pa |
9000 |
||||
|
脈沖閥數量 |
10 |
15 |
20 |
25 |
25 |
|
耗氣量m 3 /min |
0.65 |
1.01 |
1.37 |
1.73 |
2.09 |
|
保溫面積m 2 |
44 |
50 |
82 |
96 |
112 |
|
設備重量 kg |
6600 |
8250 |
10500 |
13250 |
15500 |
|
所耗功率（KW） |
2.2 |
2.2 |
5.2 |
5.2 |
5.2 |
注：
⒈表中設備重量不含爬梯用戶自備；
⒉設備支腿安裝高度如有特殊要求，定貨時須說明；
⒊所耗功率不含壓縮空氣耗電。
GMC型高溫脈沖袋式收塵器技術性能表
|
|
GMC70-6 |
GMC70-7 |
GMC70-8 |
GMC60-2×5 |
GMC70-2×5 |
|
處理風量m 3 /h |
38000-57000 |
44000-67000 |
51000-77000 |
55000-82000 |
64000-96000 |
|
總過濾面積m 2 |
643 |
750 |
857 |
918 |
1070 |
|
過濾風速m/min |
1.00-1.49 |
0.98-1.48 |
0.99-1.50 |
1.00-1.49 |
|
|
濾袋數量（條） |
420 |
490 |
560 |
600 |
700 |
|
阻力Pa |
≤1200 |
||||
|
入口濃度g/m 3 n |
≤200 |
||||
|
出口濃度mg/m 3 n |
≤60 |
||||
|
噴吹壓力(MPa) |
0.5-0.7 |
||||
|
承受壓力Pa |
9000 |
||||
|
脈沖閥數量 |
30 |
35 |
40 |
50 |
50 |
|
耗氣量m 3 /min |
2.08 |
2.10 |
2.10 |
2.10 |
2.10 |
|
保溫面積m 2 |
125 |
138 |
153 |
185 |
210 |
|
設備重量 kg |
17500 |
20500 |
23500 |
25500 |
29800 |
|
所耗功率（KW） |
5.2 |
8.1 |
9.7 |
10.4 |
10.4 |
注：
⒈
表中設備重量不含爬梯用戶自備；
⒉
設備支腿安裝高度如有特殊要求，定貨時須說明；
⒊
所耗功率不含壓縮空氣耗電。
